Линейный пункт диагностирования СТДМ АСДК, контроль станционных устройств

Первый уровень СТДМ АСДК образуют линейные пункты диагностирования (ЛПД), выполняющие функции автоматического контроля состояния устройств, сбора информации от станционных и перегонных объектов ЖАТ, хранения данных и обмена информацией с управляющими системами (ЭЦ, ДЦ, МПЦ, РПЦ, ТДМ). Средствами АРМ ШН (ШНС) выполняются функции отображения диагностической информации, выявления отказов, сбоев в работе устройств ЖАТ, протоколирования режимов их работы, хранение нормативной и справочной информации.

Объекты контроля и диагностики АСДК на станции:

  • лампы табло, контакты реле, определяющие дискретные состояния устройств;
  • электрические параметры устройств СЦБ;
  • поездное положение на станциях и перегонах;
  • состояние автоматической переездной сигнализации;
  • действия ДСП по управлению станцией;
  • техническое состояние подвижного состава.

Основное оборудование первого уровня СТДМ АСДК:

  • контроллеры дискретных сигналов (КДС) и аналоговых сигналов (КАС);
  • станционная часть аппаратуры диспетчерского контроля линейных объектов ДК-М;
  • координационно-согласующее устройство КСУ;
  • автоматизированные рабочие места электромеханика (старшего электромеханика) АРМ ШН (АРМ ШНС) и дежурного по станции с функцией контроля перегонов АРМ ДСП-КП;
  • аппаратура для подключения к каналам связи;
  • устройства электропитания;
  • шкафы для размещения аппаратуры СТДМ АСДК на станциях.

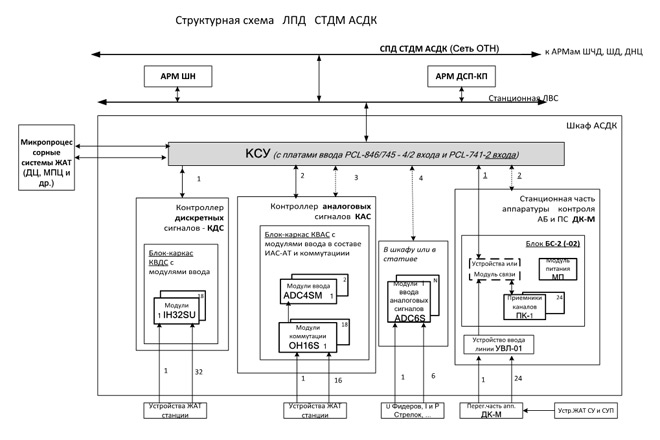

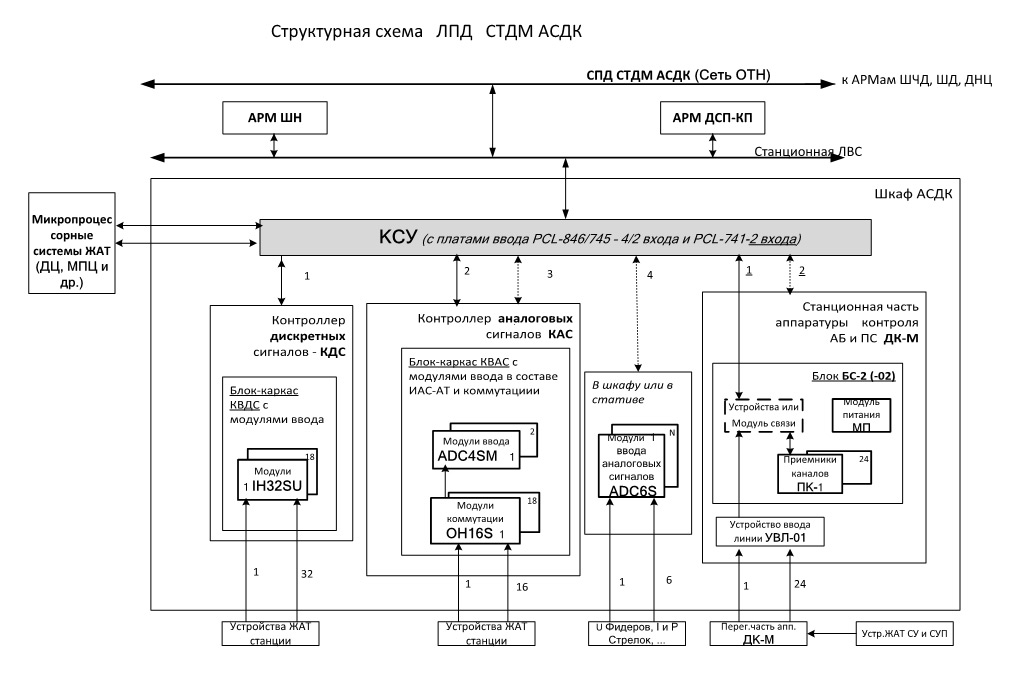

Структурная схема ЛПД СТДМ АСДК приведена на рисунке:

Контроллеры диспетчерского контроля и диагностики (КДК) и другие модули ЛПД АСДК, предназначенные для контроля и диагностики станционных устройств ЖАТ, выпускаются в нескольких конструктивных исполнениях:

  • для установки в шкафу АСДК («приборное исполнение») – основной вариант;
  • для установки в стативах («стативное исполнение»).

Основные функциональные модули, входящие в контроллеры, приведенные на структурной схеме ЛПД:

  • модуль IH32SU - предназначен ввода состояний дискретных сигналов постоянного напряжения или переменного напряжения промышленной частоты.
  • модуль ввода аналоговых сигналов ADC4SM с программным обеспечением преобразователя ИАС-АТ-М и модулями коммутации OH16S - предназначен для измерения и контроля параметров аналоговых и временных параметров устройств СЦБ, в том числе:
    • - напряжение на путевом реле, путевом генераторе, фильтре и путевом приемнике тональной рельсовой цепи;
    • - напряжения питания путевых приемников и генераторов тональных рельсовых цепей;
    • - напряжения на электролитических конденсаторах и выпрямителях дешифраторных ячеек и блоков дешифратора кодовой автоблокировки;
    • - напряжение на реле ИВГ и входе фильтра импульсной рельсовой цепи;
    • - напряжение на путевом реле ДСШ-13 рельсовой цепи переменного тока;
    • - напряжение в цепи ОК стрелок;
    • - напряжение на станционной батарее;
    • - ток заряда и нагрузки станционной батареи;
    • - напряжения вторичных источников питания;
    • - cопротивление изоляции кабельных сетей стрелок, рельсовых цепей, светофоров, цепей увязки перегонных устройств автоблокировки со станционными, цепей контроля состояния переездов;
  • модуль ввода аналоговых сигналов шестиканальный ADC6S - предназначен для измерения и контроля параметров электропитания:
    • - напряжения и частоты основного и резервного фидеров питания;
    • - напряжений питания рабочих цепей стрелок;
    • - напряжений на входе и выходе УБП.
