Модем станционный комплекса КДК-СУ

  Область применения и назначение
  Основные технические характеристики
  Эксплуатационные данные



Область применения и назначение модема станционного

  • Модем является основной частью станционного оборудования контрольно-диагностического комплекса КДК-СУ.
  • Модем предназначен для приема сообщений по двухпроводной кабельной линии связи (в том числе линии ДСН) от 24-х сигнальных установок, оборудованных контроллерами КТД-СУ.
  • Модем производит демодуляцию и декодирование принятых сообщений с последующей их передачей по интерфейсу RS-485 в систему ТДМ с целью организации контроля функционирования устройств ЖАТ сигнальных установок кодовой автоблокировки, входных светофоров ЭЦ железнодорожных станций, устройств переездной автоматики, других устройств ЖАТ, расположенных в релейных шкафах на перегонах.

Основные технические характеристики модема станционного

  • количество частотных каналов связи с контроллерами КТД-СУ в двухпроводной кабельной линии связи (количество контроллеров в одной линии связи) - 24;
  • дальность связи с контроллерами КТД-СУ по двухпроводной кабельной линии связи – до 24 км;
  • количество каналов связи с оборудованием системы ТДМ – 2;
  • скорость передачи данных в систему ТДМ – 57 600 бит/сек.;
  • скорость обновления информации о состоянии устройств ЖАТ при передаче в систему ТДМ – два раза в секунду;
  • обеспечение режима автоподстройки уровней выходных сигналов контроллеров КТД-СУ при изменении параметров линии связи;

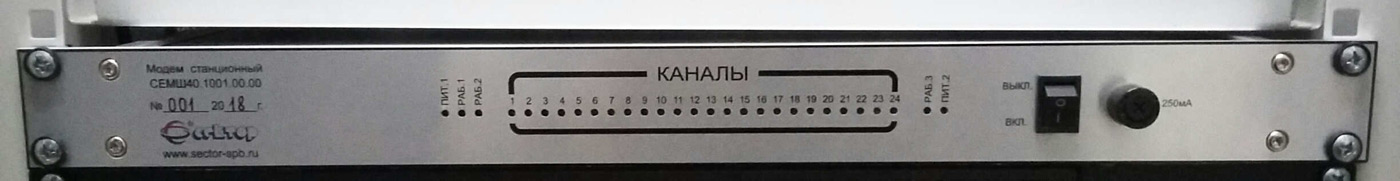

  • конструктивно модем выполнен в корпусе для установки в 19 дюймовый шкаф, высотой 1U.

Эксплуатационные данные

  • электропитание - от источника постоянного тока напряжением от 12 до 32 В;
  • потребляемая мощность - не более 10 Вт;
  • габаритные размеры – не более 490х270х45 мм, масса – не более 5 кг;
  • диапазон рабочих температур - от минус 5 до плюс 50 °С;
  • срок службы - не менее 15 лет;
  • гарантийный срок эксплуатации - 5 лет.
