АРМ ШН и АРМ ШЧД Печать E-mail

Автоматизированные рабочие места электромеханика ЭЦ АРМ ШН и диспетчера дистанции сигнализации, централизации и блокировки АРМ ШЧД

АРМы ШЧД и ШН предназначены как для приема, отображения и хранения информации о состоянии устройств СЦБ контролируемых станций, так и для решения некоторых задач, связанных с технологическим процессом проводимых оперативным персоналом работ.

Программные и технические средства АРМов ШН и ШЧД поддерживают выполнение следующих функций:

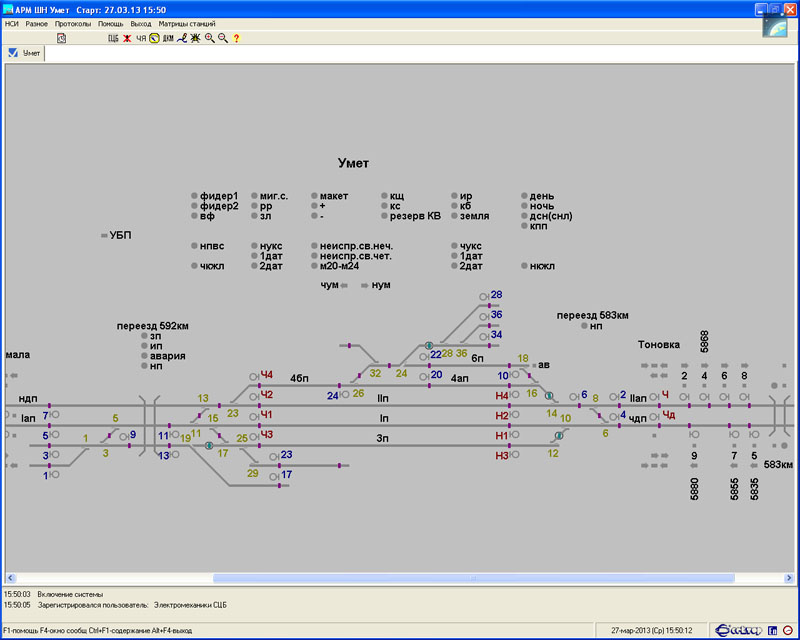

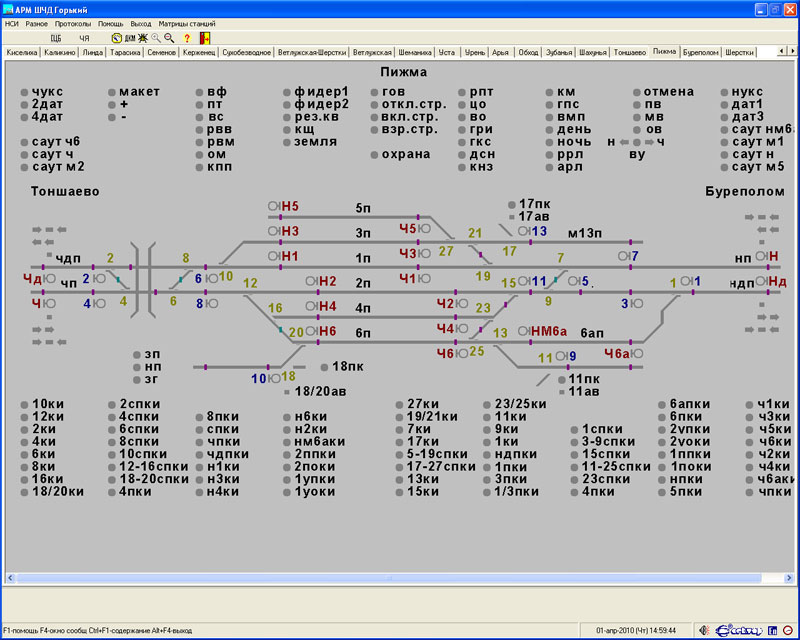

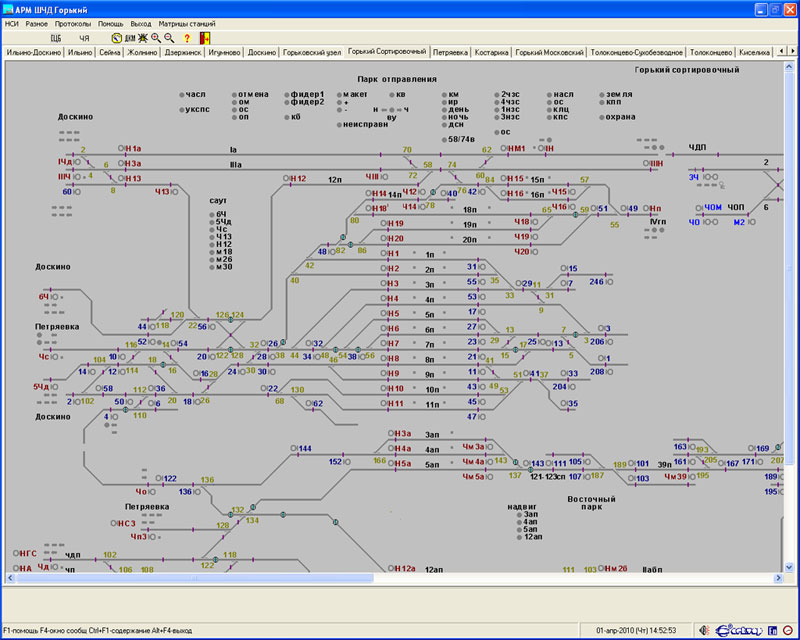

  • графическое представление на экране монитора в виде мнемосхем информации о реальном состоянии устройств СЦБ, поездном положении на контролируемых объектах и параметрах устройств, в том числе:
    • - логический контроль состояния устройств СЦБ;

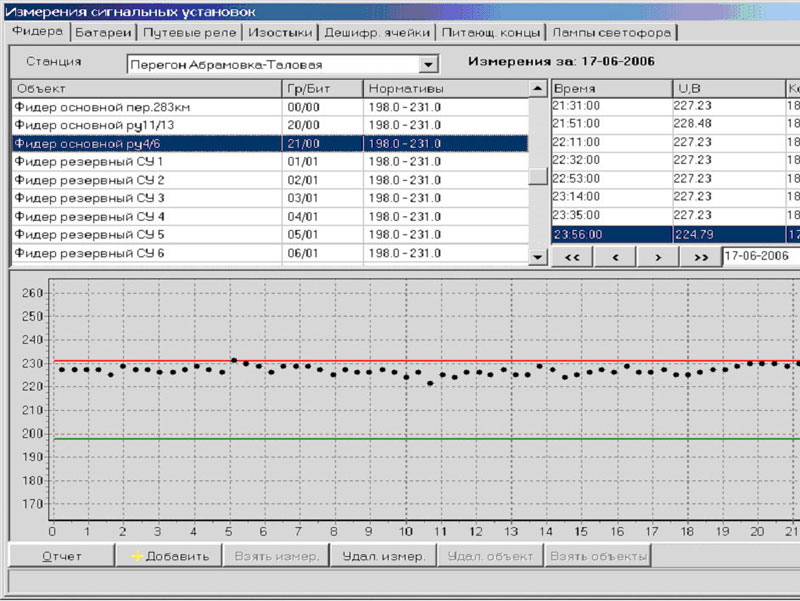

    • - измерение аналоговых сигналов - напряжений путевых реле, фидеров и станционной батареи, а также тока электродвигателей приводов стрелок при работе на фрикцию;
    • - автоматическое измерение аналоговых сигналов с устанавливкой периода измерения для каждого канала отдельно;
  • калибровка каналов измерения аналоговых сигналов;
  • установка интервала предотказных значений аналоговых сигналов и занесение в протокол результатов автоматических измерений при их выходе за пределы этого интервала;
  • выявление отказов и предотказных состояний с записью в журналы отказов по видам устройств ЭЦ, возможность анализа журналов по задаваемым критериям;
  • "Черный ящик" (ЧЯ), которая предназначена для хранения и восстановления информации о поездном положении, состоянии устройств и действиях оперативного персонала за произвольный отрезок времени;
  • ведения протоколов работы устройств СЦБ, действий оперативного персонала, состояния линий связи и т.д., их просмотра, фильтрации по всевозможным критериям (дата, станция, тип, наименование и номер элемента контроля), анализа и печати;
  • настраиваемая система принудительного обращения внимания оператора на возникновение нештатных ситуаций ("всплывающие" окна, звуковая сигнализация и т.д.);
  • сервисные функции: встроенный текстовый редактор, калькулятор, записная книжка, HELP-система (организация помощи) и т.д.;
  • многоуровневая система поддержки, корректировки, просмотра и печати нормативно-справочной информации;
  • пересылка журналов и результатов их анализа по сети АС ДК.

Основной составляющей ПО измерительной подсистемы АРМ ШН (ШЧД) является ПО ИАС АТ. Программное обеспечение ИАС-АТ представляет собой набор подпрограмм и состоит из двух частей: основной и интерфейсной.

Интерфейсная часть реализует обмен управляющими командами и данными между модулями ADC4SM и ЭВМ. Обмен осуществляется по последовательной шине RS485.

Основными данными, передающимися от ADC4SM к ЭВМ, являются массивы мгновенных измерений. Цифровая обработка этих массивов составляет важнейшую часть ПО ИАС-АТ.

В ходе алгоритмической обработки поступающих массивов мгновенных измерений вычисляется электрические параметры аналогового сигнала.
