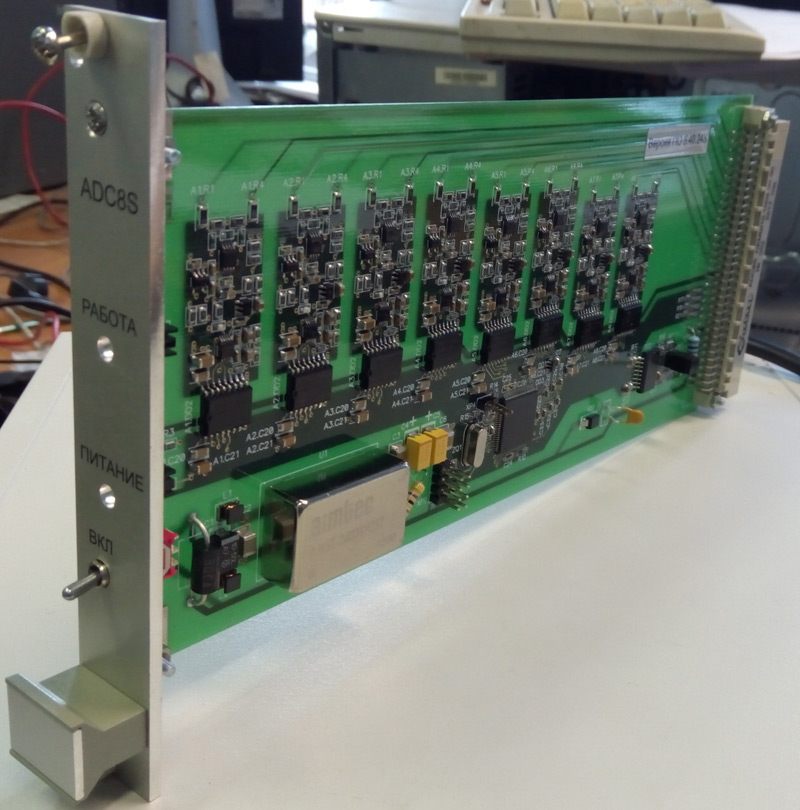

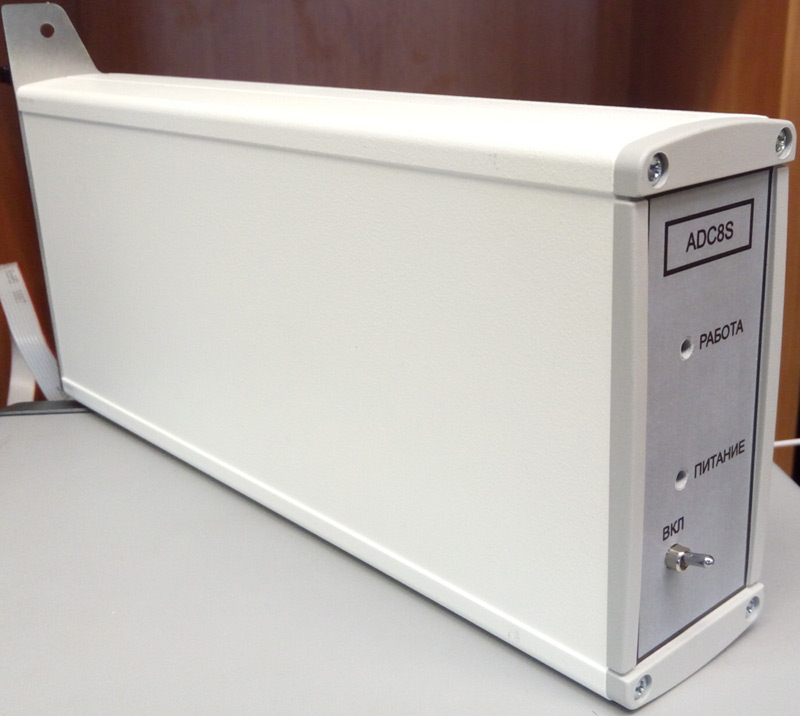

Модуль ввода аналоговых сигналов восьмиканальный ADC8S

  Область применения и назначение модуля ADC8S
  Основные технические характеристики модуля ADC8S
  Нормируемые характеристики
  Эксплуатационные данные и преимущества



Область применения и назначение модуля ADC8S

  • Измерительный модуль ADC8S может применяться в системе ТДМ АСДК, других диагностических системах ЖАТ, в том числе в составе контрольно-диагностического комплекса для сигнальных установок КДК-СУ;
  • Модуль ADC8S предназначен для измерения в стационарных условиях на станциях и перегонах (переездах) параметров аналоговых сигналов устройств ЖАТ: напряжения постоянного и переменного тока, частоты переменного тока, параметров кодовых сигналов переменного тока и интервалов времени;
  • При применении в составе комплекса КДК-СУ, модуль ADC8S функционирует совместно с контроллером сигнальной установки КТД-СУ .

Основные технические характеристики модуля ADC8S

  • количество измерительных каналов – 8;
  • количество модулей в одной линии связи RS-485 – до 16;
  • периодичность передачи результатов измерений - до 40 мс.

Нормируемые характеристики

  • напряжение постоянного тока – от 30 мВ до 7 В с погрешностью до 1 %;
  • СКЗ напряжения переменного тока синусоидальной формы от 30 мВ до 5 В частотой от 10 до 1000 Гц с погрешностью до 1,5 %;
  • частота напряжения переменного тока от 10 до 1000 Гц с погрешностью от 0,15 %;
  • СКЗ напряжения переменного тока в импульсе и в селективном режиме АМ сигналов от 50 мВ до 3,5 В с погрешностью до 4 %;
  • длительность импульсов и пауз кодовой импульсной модуляции, АМ сигнала переменного тока в диапазоне напряжений от 30 мВ до 5 В с погрешность до 4 %.

Способы подключения и устройства сопряжения с контролируемыми объектами позволяют использовать модуль ADC8S при измерении напряжений, токов, температуры в разных диапазонах.

Эксплуатационные данные и преимущества

  • электропитание - от источника постоянного тока напряжением от 19,2 до 28,8 В;
  • потребляемая мощность - не более 2,4 Вт;
  • габаритные размеры – не более 285х155х50 мм; масса – не более 0,7 кг;
  • диапазон рабочих температур - от минус 30 до плюс 50 °С;
  • срок службы - не менее 15 лет;
  • гарантийный срок эксплуатации - 5 лет;
  • преимущества: гальваническая развязка измерительных каналов, все измерительные каналы являются универсальными, вычисление результатов измерений производятся в самом модуле, простое управление по последовательному порту RS-485.
