Координационно-согласующее устройство (КСУ)

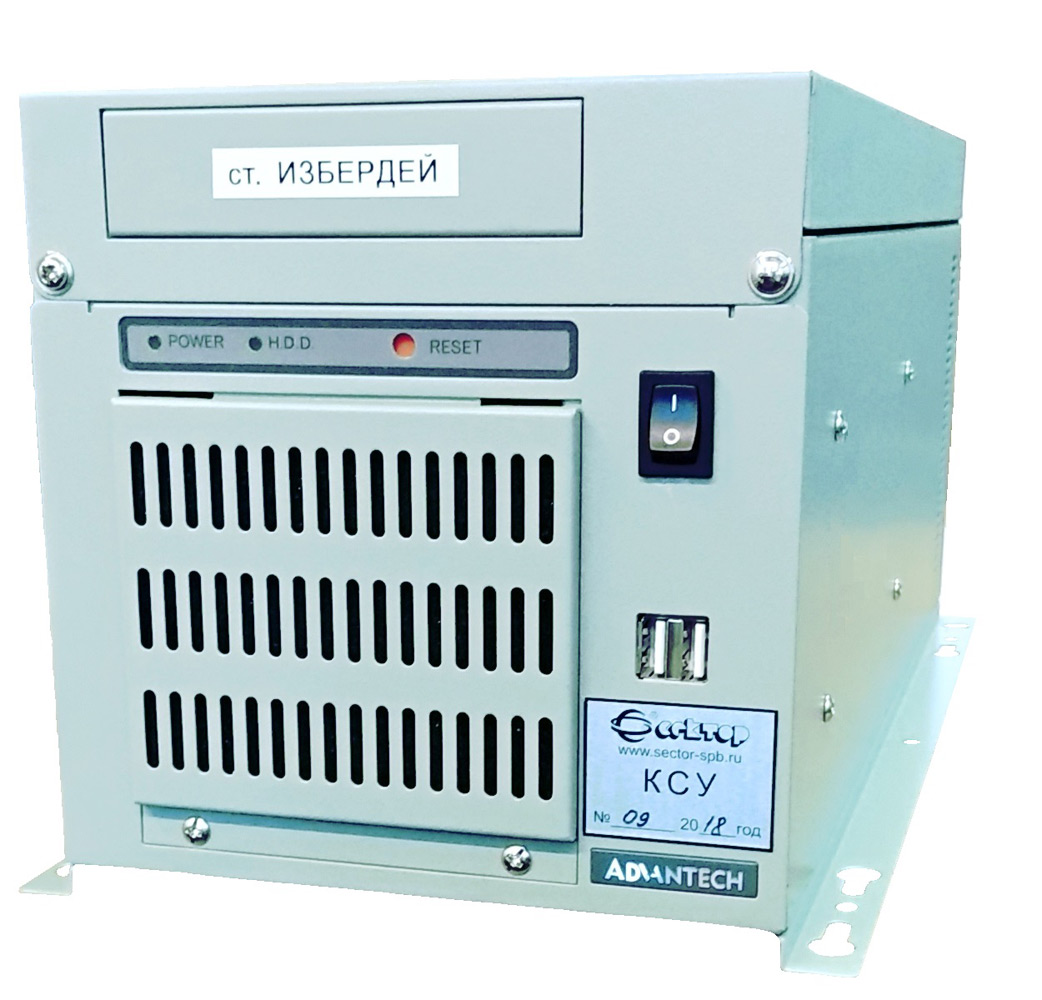

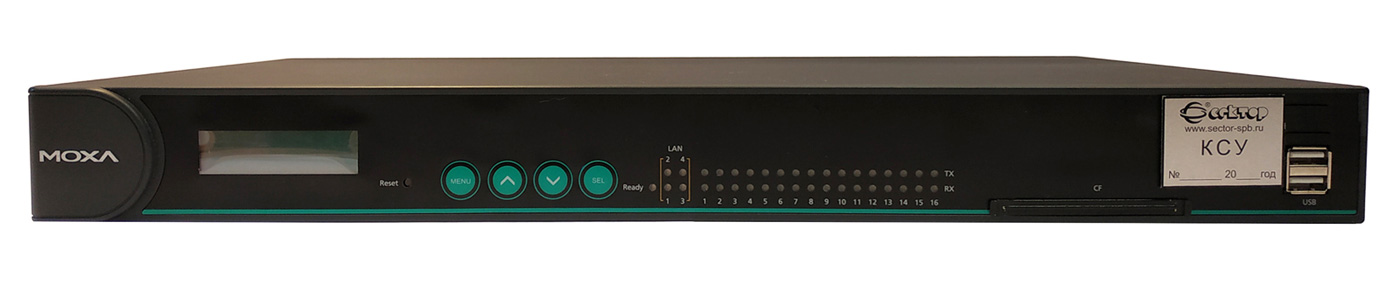

Для управления потоками информации используется специальное сетевое программное обеспечение, устанавливаемое на ЛПД (на станциях) на компьютерах типа IBM PC в индустриальном исполнении - координационно-согласующих устройствах КСУ (сетевых станциях СС).

КСУ предназначено: при поставке в составе АСДК - для приема информации от устройств нижнего уровня АСДК, решения задач маршрутизации потоков информации в сети СТДМ АСДК и сопряжения с АПК линейных постов систем МПЦ, ДЦ, других систем ДК и ТДМ; при поставке как самостоятельная продукция - для сопряжения программных средств микропроцессорных систем МПЦ, ДЦ, других систем ДК между собой на уровне линейного пункта диагностирования.

КСУ в режиме реального времени обеспечивает:

• связь с аппаратно-программными средствами сети АСДК - разветвителями ЛВС, модемами, маршрутизаторами и т.п.;
• прием дискретной информации о состоянии контролируемых устройств ЖАТ на станциях с релейными ЭЦ, поступающей от комплексов КДК;
• прием аналоговой информации о состоянии контролируемых устройств ЖАТ на станциях с электрической централизацией любого типа, поступающей от комплексов КДК;
• прием дискретной информации о состоянии контролируемых устройств СЦБ на перегонах и аналоговой о результатах их диагностики, поступающих от аппаратуры ДК-М;
• прием дискретной информации о поездном положении, состоянии устройств ЖАТ, данных диагностики УВК на станциях с микропроцессорными системами ЭЦ-ЕМ/АБТЦ-ЕМ, МПЦ-2, Ebilock-950;
• прием от АРМ ШН результатов измерения электрических и временных параметров устройств и процессов;
• передачу в сеть АСДК дискретной и аналоговой информации;
• обмен дискретной информацией с сервером системы АПК-ДК;
• передачу дискретной и аналоговой информации о состояниях устройств ЖАТ на перегонах в измерительно-вычислительные комплексы системы АДК-СЦБ.

Сопряжение КСУ с АПК линейных постов систем МПЦ, ДЦ, других систем ДК осуществляется по согласованным аппаратно-программным интерфейсам.

КСУ (СС) является связующим звеном между аппаратурой нижнего уровня и АРМ СТДМ АСДК и отвечает за доставку конкретному АРМ только необходимой ему информации.
