Общие сведения и конструкция

• Устройство УКСПСк предназначено для автоматического обнаружения схода подвижного состава, а также наличия волочения деталей и груза, выступающих за нижний габарит подвижного состава.
• УКСПСк поставляются в комплекте с отбойно-заградительным устройством по техническим условиям СЕМШ 501.00.00ТУ, утвержденным 30.08.2011г. Актом приемочных испытаний ЦДИ ОАО «РЖД».
• В Перечне продукции для ОАО «РЖД» №756/р от 16.04.2018г. УКСПСк- поз.№250.

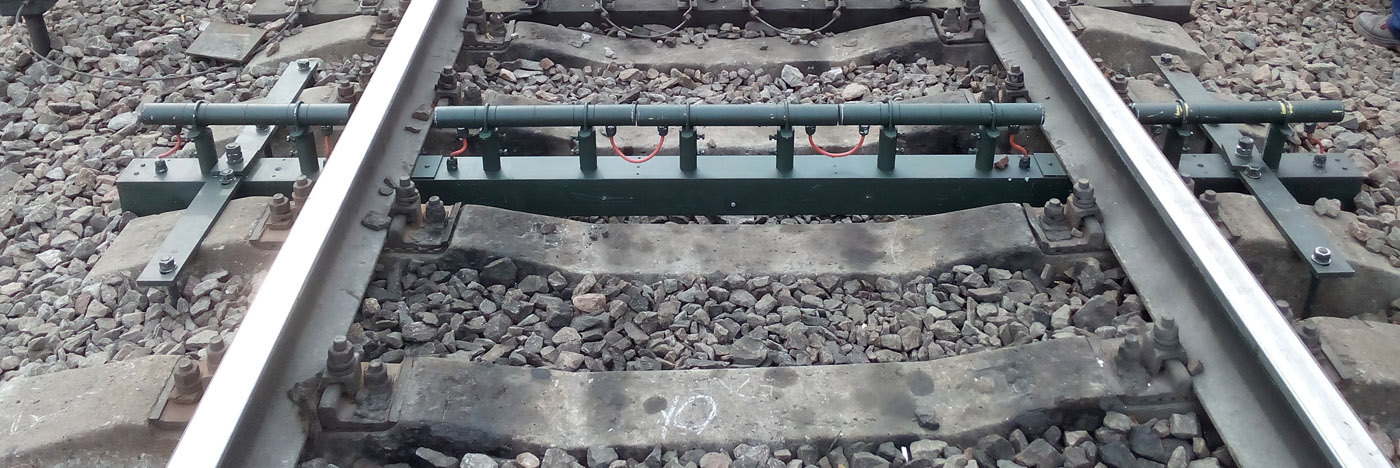

• Фундаментная балка с установленными пятью датчиками УКСПСк крепится к двум смежным железобетонным или деревянным шпалам.

• Датчики УКСПСк изготовлены из стеклотекстолитовой трубы с нормированными характеристиками ее разрушения при внешних динамических воздействиях, с двумя встроенными проводящими элементами, входящими в резервируемую электрическую цепь УКСПСк. Расчетный срок службы датчика – не менее 15 лет.
• Конструкция УКСПСк позволяет легко регулировать положение датчиков в вертикальной и горизонтальной плоскостях в соответствии с Техническими требованиями к УКСПС, утвержденными ЦДИ ОАО «РЖД» 22.11.2016г.

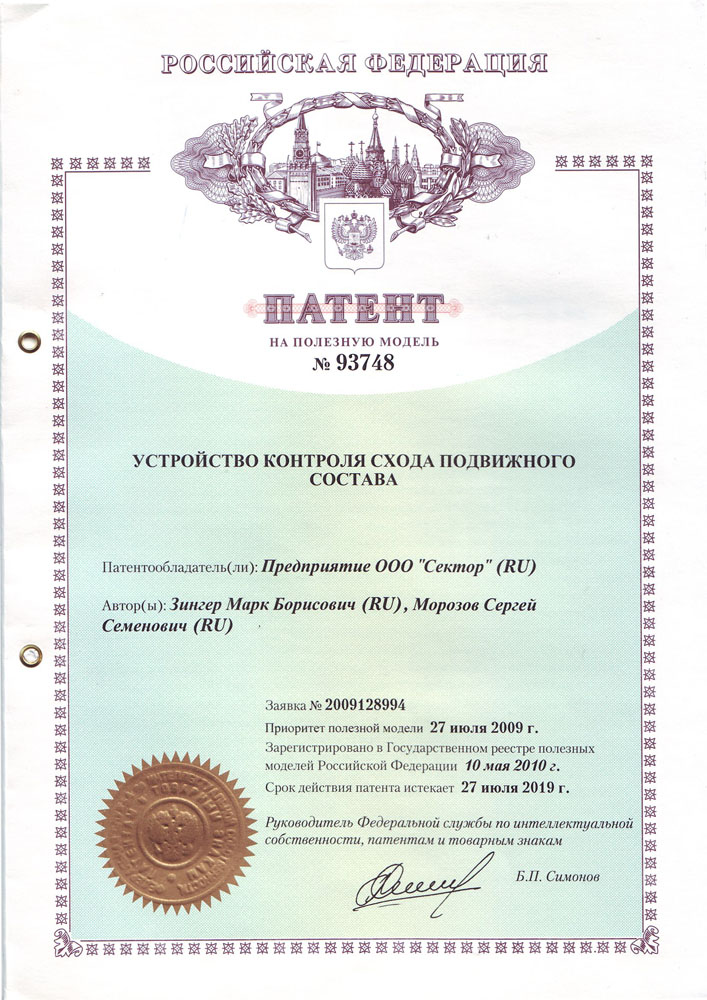

• Конструкция УКСПСк защищена патентом РФ № 93748 на полезную модель.

Преимущества

• Устройство может устанавливаться в железнодорожную колею шириной 1520мм с рельсами типов Р50, Р65 или Р75 с использованием поставляемого регулировочного комплекта.
• Крепление УКСПСк к двум смежным шпалам надежнее в эксплуатации, чем консольно к одной шпале.
• Круглая форма датчика обеспечивает независимость усилия его разрушения от направления удара в вертикальной и горизонтальной плоскостях.
• Техническое обслуживание УКСПСк не требует применения специальных средств и инструментов для оценки его состояния.
• Конструкция датчика исключает необходимость применения изолирующих элементов для крепления его к фундаментной балке.
• Рабочая поверхность датчика УКСПСк имеет покрытие, позволяющее визуально определить наличие механических воздействий на него в процессе эксплуатации.
• В электрической цепи УКСПСк минимизировано количество соединений, она является полностью изолированной, не подвергается прямым динамическим и климатическим воздействиям, что повышает надежность работы устройства и сокращает вероятность ложных срабатываний.
• Отбойники, входящие в комплект УКСПСк (рис.2 и 3):
  • снижают риск повреждения датчиков от ударов снеговыми (ледяными) образованиями и мелкими волочащимися предметами, что также приводит к сокращению числа ложных срабатываний.
  • выдерживают без разрушения усилие 42кН, регламентированное техническими требованиями ЦДИ ОАО "РЖД".

Испытания и эксплуатация

• Эксплуатационные и приемочные испытания опытного образца УКСПСк с отбойником были проведены в 2011г. на полигоне Северной ж.д., в результате было получено разрешение к постановке на производство.
• Квалификационные испытания установочной серии были проведены в 2014г., по результатам были внесены улучшения (упрощения) в конструкцию электрической цепи устройства.
• В 2017г. проведены успешные испытания на Октябрьской ж.д. датчика УКСПСк совместно с устройством КСБ-П производства ОАО «Элтеза» (башмак сбрасывающий с электроприводом).
• УКСПСк, поставленные в 2015г. на Юго-Восточную ж.д., и в 2017г. на Куйбышевскую и Московскую ж.д. успешно эксплуатируются на объектах – см. раздел "Объекты внедрения"

Данные для проектирования и заказа

Проектирование УКСПСк должно выполняться по единым типовым материалам ТМП № 411312-ТМП, с учетом Технических требований к УКСПС, утвержденных ЦДИ ОАО «РЖД» 22.11.2016г. и Руководства по эксплуатации УКСПСк.

Данные для заказа (основание -Телеграмма №Исх-10856/ЦДИ от 30.03.2017г.):
