Конструктивные исполнения основных аппаратных средств контроля и диагностики станционных устройств ЖАТ в СТДМ АСДК

  Контроллеры дискретных, аналоговых, дискретных и аналоговых сигналов (КДС, КАС, КДАС) для установки в шкафу АСДК («приборный вариант»)
  Модули для расположения на стативах (стативный вариант)

Контроллеры дискретных, аналоговых или дискретных и аналоговых сигналов (КДС, КАС, КДАС) в 19-дюймых блок-каркасах

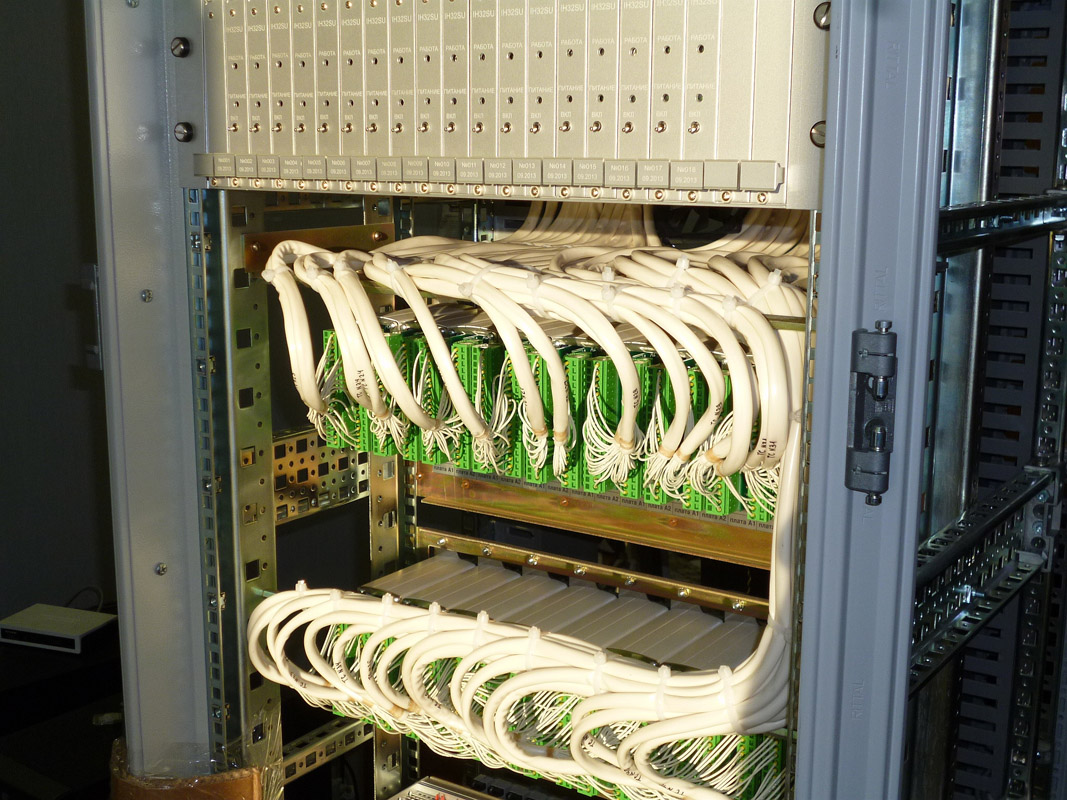

Разработаны и освоены модификации 19-дюймовых блок–каркасов и модулей габарита 3U для установки в шкафы АСДК («приборный вариант):

Контроллер дискретных сигналов (КДС) в блок-каркасе для размещения до 19 модулей ввода дискретных сигналов IH32SU; Контроллер аналоговых сигналов (КАС) в блок-каркасе для размещения одного модуля ввода аналоговых сигналов ADC4Sm и до 18 модулей коммутационныхOH32S или двух модулей ADC4Sm и до 17 модулей OH32S; Контроллер дискретных и аналоговых сигналов (КДАС) в блок-каркасе для размещения до 8 модулей IH32SU, до 2-х модулей ADC4Sm и до 9 модулей OH32S.

Модули подключаются к блок–каркасу через объединительную печатную плату, на которой расположены ответные части разъемов модулей с монтажом адресов. Все подключения к модулям осуществляются разъемами с монтажной стороны блок–каркаса.

Модули для расположения на стативах (стативный вариант)

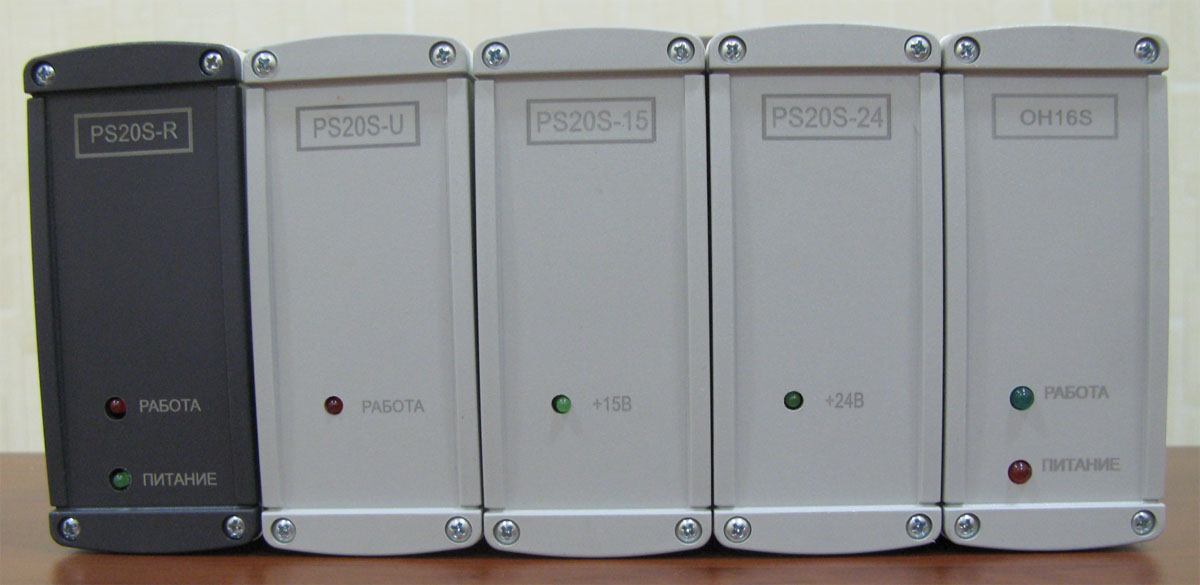

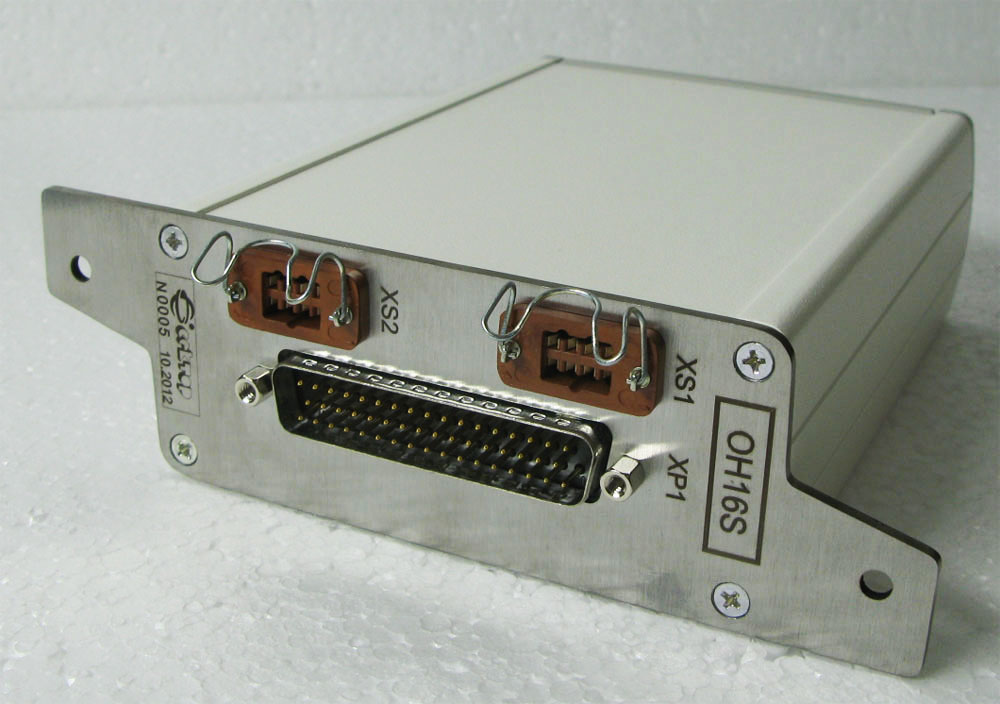

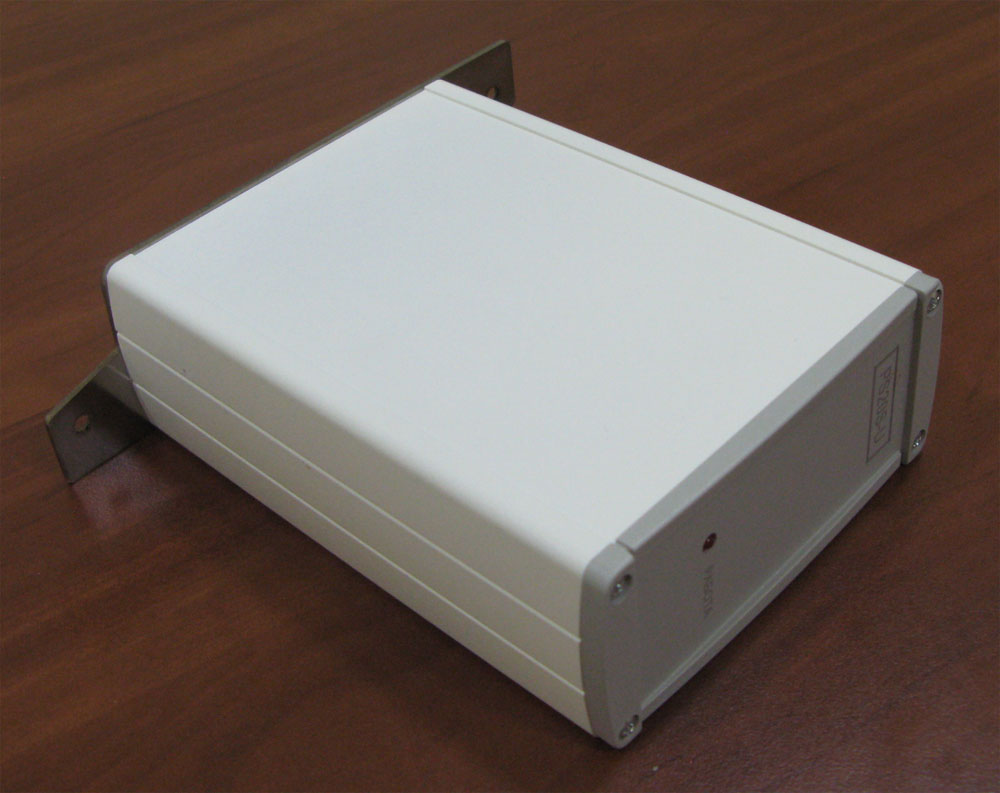

Для стативного расположения модулей системы АСДК разработан модернизированный вариант корпуса. Он представляет собой алюминиевый корпус, изготовленный методом экструзии, с расположенными внутри и являющимися составной частью этого корпуса направляющими для монтажной платы модуля. С одной стороны корпус закрыт стальной крышкой с расположенными на ней разъемами подключения. Эта крышка служит несущей конструкцией для всех элементов модуля и креплением к раме статива. С другой стороны корпус закрыт пластмассовой крышкой с элементами индикации.
