Контроль устройств автоблокировки и переездной сигнализации - аппаратура ДК-М

В качестве технических средств нижнего уровня СТДМ АСДК устройств СЦБ сигнальных и переездных установок на перегонах, а также устройств СЦБ входных светофоров и переездов станций используется Аппаратура диспетчерского контроля линейных объектов ДК-М

Аппаратура ДК-М обеспечивает сбор и передачу по кабельной линии связи или линии ДСН с 24 линейных сигнальных или переездных установок на приемную станционную аппаратуру (ЛПД) информации о состоянии и параметрах объектов контроля и диагностики, в том числе:

  • о состоянии блок-участков (переездов);
  • о состоянии или неисправностях 15 контролируемых устройств СЦБ (реле) каждой сигнальной (переездной) установки;
  • о величинах напряжений 8 контролируемых аналоговых сигналов на каждой сигнальной установке (переезде).

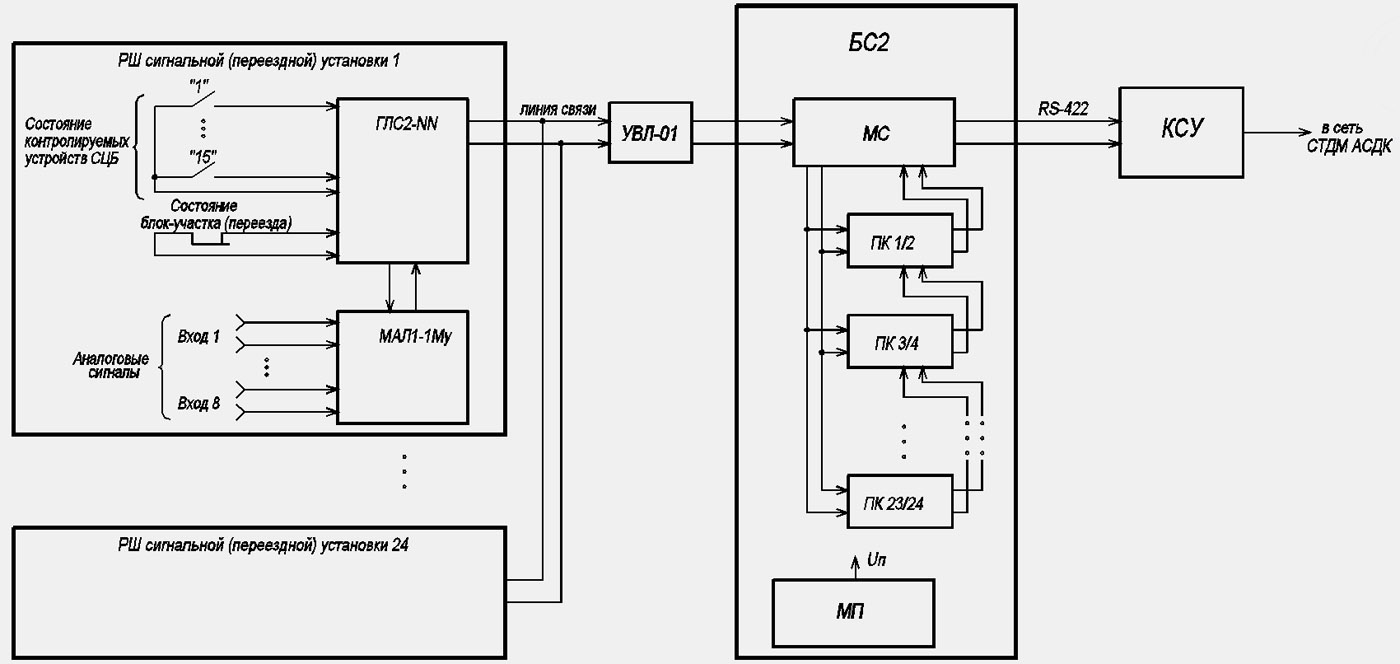

Функциональная схема контроля и диагностики устройств СЦБ на перегонах при использовании в СТДМ АСДК аппаратуры ДК-М приведена на рисунке:

Состав комплекса технических средств ДК-М

Состав оборудования на перегоне (переезде):

  Преобразователь аналого-цифровой линейный модульный МАЛ1-1Му
  Генератор линейных сигналов ГЛС2
  Плата на два трансформатора ТПГ2-15
  Плата выпрямителей ПВ-01

Состав оборудования на станции:

  Устройство ввода линейное УВЛ-02
  Блок станционный БС2
  Модуль питания МП
  Модуль приемных каналов ПК
  Модуль связи МС



Оборудование на перегоне (переезде)

Перегонная часть аппаратуры ДК-М размещается в релейных шкафах сигнальных установок и переездов. Как правило, в релейном шкафу сигнальной установки размещаются по одному генератору ГЛС2 и модулю МАЛ1. На переездах возможна установка нескольких ГЛС2 и МАЛ1.

Устройства питания аппаратуры ДК-М, сопряжения с объектами контроля (с учетом безопасности) и грозозащиты – трансформаторы, резисторы, разрядники, предохранители – также устанавливаются в релейном шкафу.

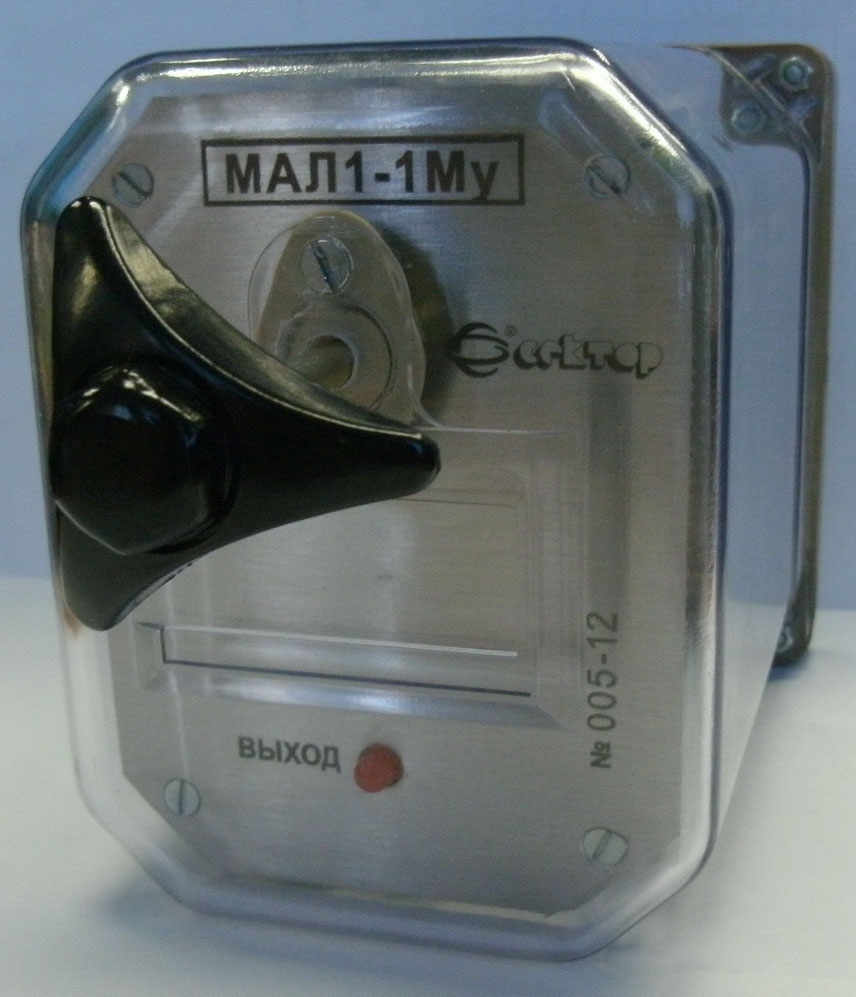

Преобразователь аналого-цифровой линейный модульный МАЛ1-1Му

Преобразователь аналого-цифровой линейный модульный МАЛ1-1Му является модификацией модуля МАЛ1–1М.

МАЛ1-1Му отличается от МАЛ1–1М унификацией метрологических характеристик измерительных входов, а также расширенными пределами напряжений питания МАЛ1-1Му с возможностью питания как переменным, так и постоянным током.

МАЛ1-1Му имеет 8 аналоговых (измерительных) входов, предназначенных для измерения:

  • среднеквадратического значения напряжений переменного тока синусоидальной формы в диапазоне частот от 25 до 80 Гц в диапазоне от 5 до 25 В;
  • среднеквадратического значения напряжений переменного тока синусоидальной формы в диапазоне частот от 400 до 5500 Гц в диапазоне от 0,3 до 2,5 В;
  • значения напряжений постоянного тока положительной или отрицательной полярности в диапазоне от 5 до 25 В

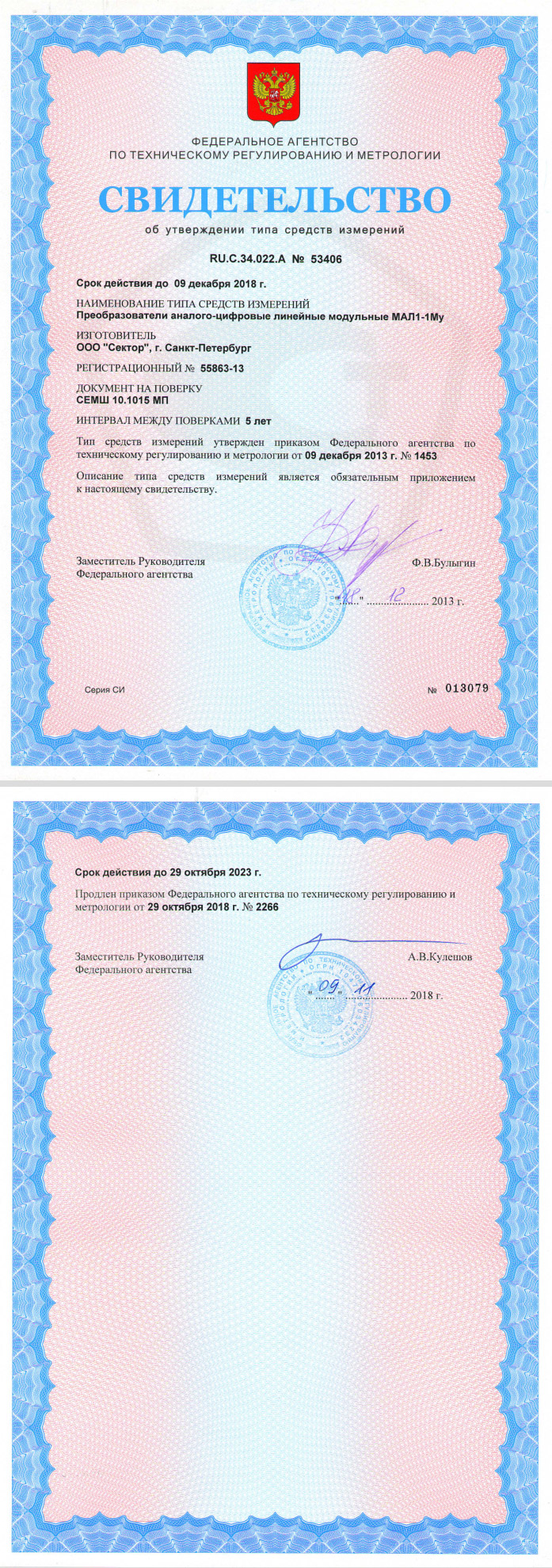

На модуль МАЛ1-1Му как на средство измерений получен Сертификат федерального агентства по техническому регулированию и метрологии.

Примечание - МАЛ1-1Му не предназначен для измерения модулированных сигналов тональных и кодовых рельсовых цепей.

Посмотреть руководство по эксплуатации МАЛ1-1Му.

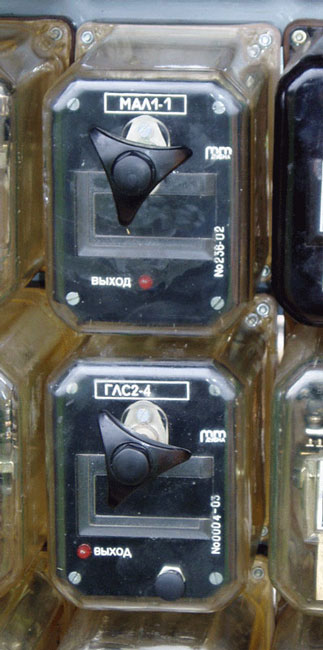

Генератор линейных сигналов ГЛС2

Предназначен для сбора дискретной информации 15 контролируемых устройств (с «сухих» контактов реле) и реле состояния блок-участка (переезда), приема цифрового кода о величине измеренного аналогового сигнала от МАЛ1, а также для передачи всей полученной информации в линию связи (ДСН или другой двухпроводный канал).

С 2011 года новая схема питания ГЛС2 обеспечивает расширенные допускаемые пределы напряжений питания ГЛС2, а также питание прибора не только напряжением переменного тока, но и напряжением постоянного тока. Допускаемые пределы напряжений питания ранних ГЛС2 от 10,0 до 14,0 В, для новых ГЛС2 допускаемые пределы по переменному и постоянному току – от 10,0 до 16,0 В.

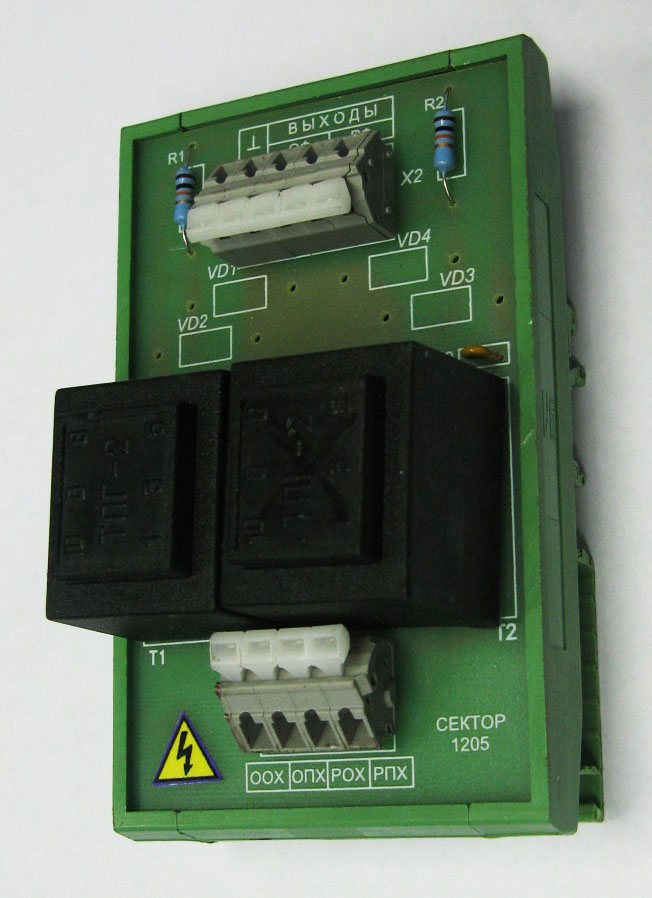

Плата на два трансформатора ТПГ2-15

Плата на два трансформатора ТПГ2-15 (далее – ПТ2) производится ООО «СЕКТОР» с 2012 г. взамен платы на два трансформатора ТПП-205 16870-50-0.

ПТ2 предназначена для понижения входных напряжений переменного тока от 0 до 250 В частотой 50 Гц и гальванической развязки двух независимых фидеров питания с целью подключения выходов ПТ2 к измерительным входам оборудования АСДК. ПТ2 функционально аналогична плате трансформаторов ТПП-205.

ПТ2 конструктивно выполнена в виде модуля для установки на дин-рейку. ПТ2 занимает одно место реле НМШ. Входы ПТ2 можно подключать к основному и резервному фидерам питания в релейных шкафах СУ, переездов и входных светофоров, а выходы - к измерительным входам МАЛ1–1М, МАЛ1-1Му, имеющих диапазон измерения напряжений переменного тока от 0 до 30 В.

Плата выпрямителей ПВ-01

Плата выпрямителей ПВ-01 (далее - ПВ-01) производится ООО «СЕКТОР» с 2012 г.

ПВ-01 предназначена для преобразования (выпрямления) входных импульсно-манипулированных сигналов переменного тока частотой от 25 Гц до 75 Гц в сигналы постоянного тока.

ПВ-01 конструктивно выполнена в виде модуля для установки на дин-рейку. ПВ-01 занимает одно место реле НМШ. Входы ПВ можно подключать к обмоткам импульсных путевых реле в релейных шкафах СУ, переездов и входных светофоров, а выходы - к измерительным входам МАЛ1–1М, МАЛ1-1Му, имеющих диапазон измерения напряжений переменного тока от 0 до 30 В. ПВ имеет защиту от шунтирования обмотки импульсного путевого реле.

Оборудование на станции

В состав станционной части аппаратуры ДК-М входит блок станционный БС2 с модулем питания и модулями приемных каналов, который размещается на станции в шкафу СТДМ АСДК и по стыку RS-232 соединяется с КСУ. Один комплект аппаратуры ДК-М, подключенный параллельно к отдельной двухпроводной линии связи, обеспечивает контроль до 24 сигнальных установок.

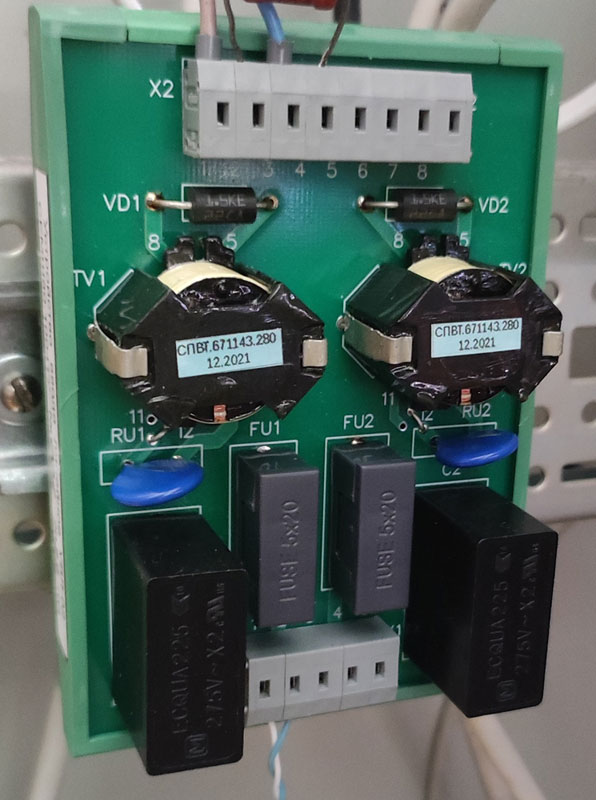

Устройство ввода линейное УВЛ-02

Устройство ввода линейное УВЛ-02 (далее – УВЛ-02) производится ООО «СЕКТОР» с 2020г. взамен ранее применявшегося устройства УВЛ-01 или/и разделительных конденсаторов для подключения к БС2.

УВЛ-02 предназначено для подключения станционных блоков БС2, БС2-01, БС2-02 и БС2-03 (далее – БС2) аппаратуры ДК-М и модема станционного аппаратуры КДК-СУ к линиям ДСН с целью защиты станционной аппаратуры от воздействий перенапряжений в линиях ДСН.

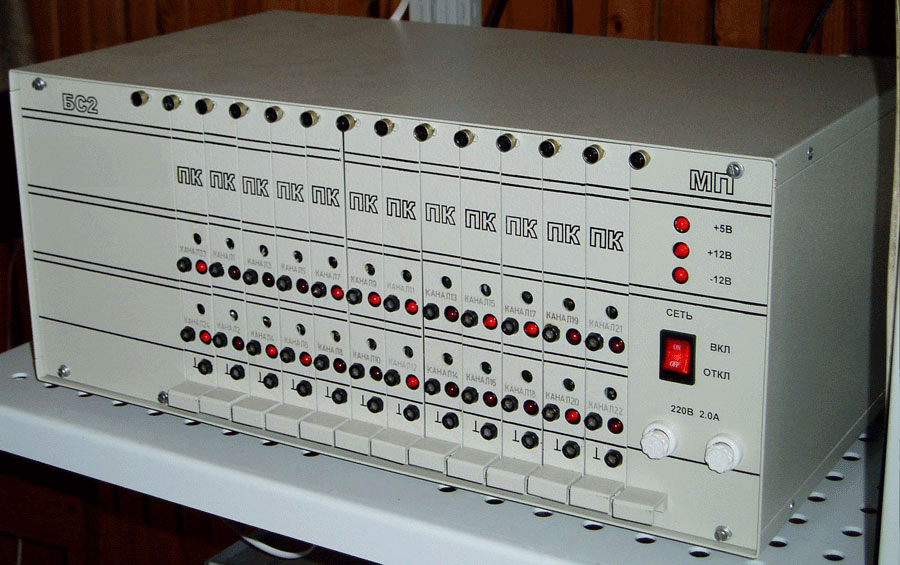

Блок станционный БС2

Блок станционный БС2 предназначен для размещения в нем и совместной работы одного модуля питания МП и до 12 модулей ПК. БС2 содержит также плату сопряжения и соединители для внешних подключений линии связи и интерфейса RS-232 (т.е.не требует отдельного модуля связи).

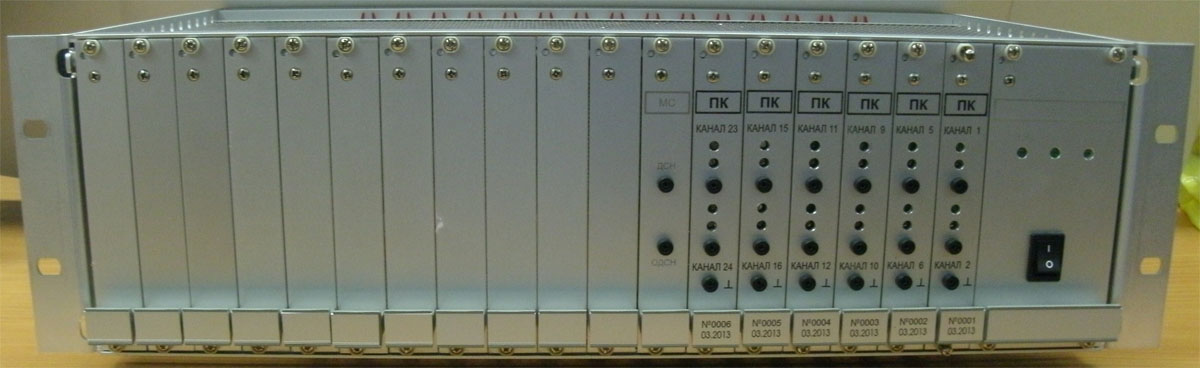

При необходимости размещения в шкафах АСДК блока сопряжения, конструктивно выполненного в виде 19" блок-каркаса, может поставляться блок БС2-02.На кросс-плате блока БС2-02 установлены только соединители для подключения модулей, составляющих блок БС2-02.

Все остальные элементы, которые в блоке БС2 размещаются на кросс-плате в блоке БС2-02 располагаются в отдельном модуле связи МС (далее - модуле МС). Такая компоновка существенно упрощает ремонтопригодность блока БС2-02. Кроме того, в блоке БС2-02 помимо интерфейса RS-232 предусмотрен стык RS-422, увеличивающий длину кабеля подключения БС2-02 – КСУ.

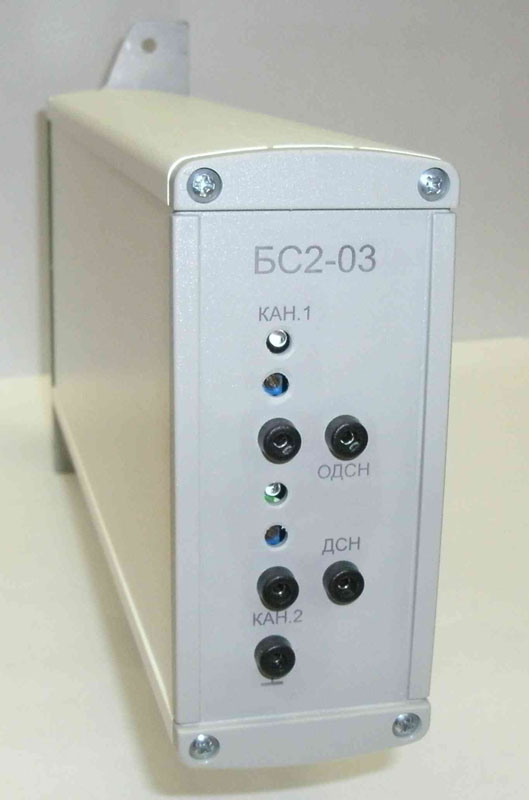

Блок БС2-03 может применяться при необходимости контроля только одного-двух объектов, для этого он максимально упрощен - конструктивно выполнен для установки в него одного модуля МС и одного модуля ПК. Модули МС и ПК те же, что устанавливаются в блок БС2-02, но с измененной лицевой панелью. Питание блок БС2-03 осуществляется от внешнего источника постоянного тока напряжением 24 В. Размещается БС2-03 на стативе или в шкафу АСДК.

Модуль питания МП

Модуль предназначен для обеспечения напряжением питания модулей ПК и платы сопряжения блока БС2. На лицевую панель МП выведены индикаторы наличия вторичного напряжения.

В качестве канала передачи данных с сигнальных установок на пост ЭЦ используется двухпроводная линия связи. Как правило, это линия ДСН, к которой подключаются генераторы ГЛС2. Расстановка ГЛС2 и комплектация БС2 модулями приемных каналов ПК производится на стадии проектирования.

Модуль приемных каналов ПК

Модуль предназначен для приема сигналов от одного или двух генераторов ГЛС2, их обработки и формирования выходного сигнала для платы сопряжения блока станционного. Модуль ПК выпускается в 12 модификациях, отличающихся рабочими частотами.

Модуль связи (МС) - для БС2-02

Модуль связи МС (далее МС) обеспечивает прием и передачу в модули ПК линейных сигналов от генераторов ГЛС2 по двухпроводной кабельной или воздушной линии связи и передает информацию от модулей ПК в аппаратуру верхнего уровня АСДК по интерфейсу RS-422 (RS-232).
